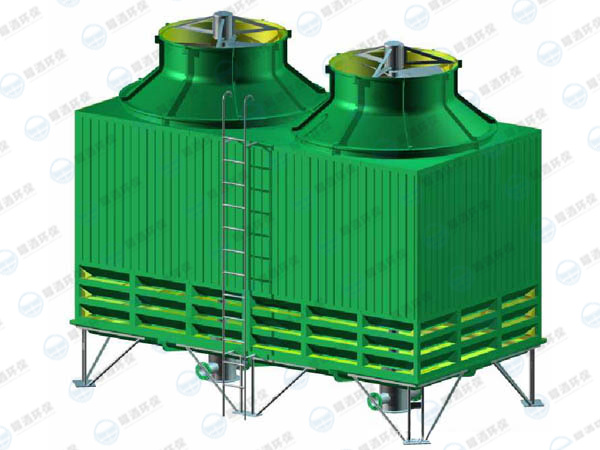

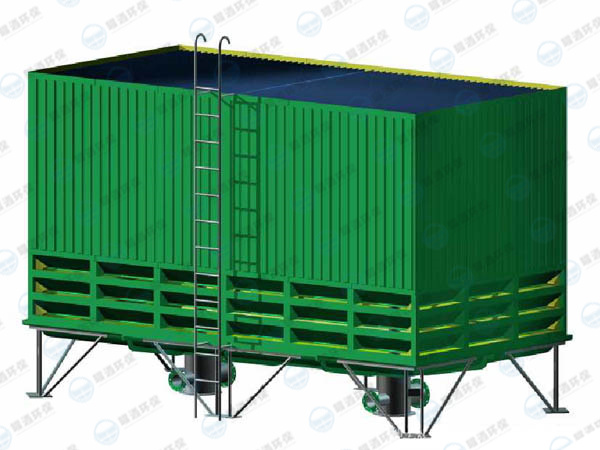

无填料喷雾式冷却塔

发布日期:2017-10-24 14:29:46 访问次数:1694







无动力塔内部结构图


圆形无动力塔内部结构图

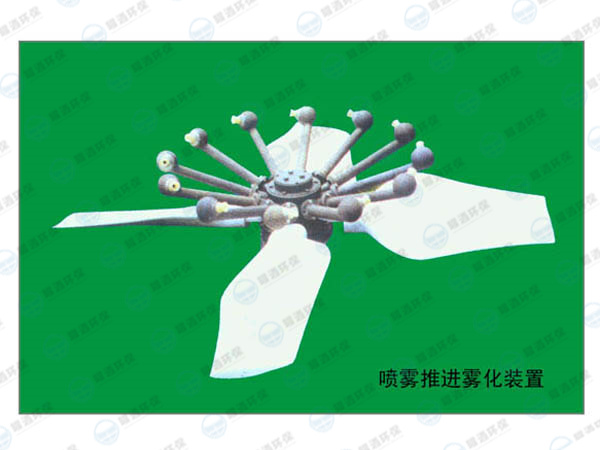

推进雾化装置


运行示意图


1、WGFB无填料喷雾冷却塔采用高效低压离心雾化装置(喷头压力:0.035MPa)作为冷却元件取[代了传统的填料塔的填料和布水装置,使整塔几乎成为一个空塔,结构大大简化。
2、WGFB无填料喷雾冷却塔在取消填料和布水装置后,将雾化装置安装在进风道上方,水的喷射方向与轴流风机抽吸的冷风同向,同时水有上升和下降两个过程,冷却也有顺流冷却和逆流冷却两个过程。
3、GFN无填料喷雾冷却塔是通过雾化装置将水喷成雾状,使空气和水的微小粒状均匀接触,而填料塔是通过布水喷头将水分布在填料上以膜状与冷风接触。
4、GFN塔因填料取消,使塔体载荷大大减小,勿需更多支承梁板,土建结构 简化,节约土建投资。


WGFB-无填料喷雾塔的优点:
1、阻力小、冷却温差大、逼近度小:
由于WGFB塔的冷却元件(高效低压离心雾化装置)将水喷射成0.5mm微小雾滴,其比表面积远大于水被填料分散成膜状的比表面积,气水传热表面积大,且布水均匀,避免了填料老化变形及堵塞而产生的死区、沟流等导致冷却点温度分布不均匀现象,冷却效果明2、显优于填料塔运行费用低,节能效果显著:
GFN低压雾化装置工作压力仅为0.035MPa,比水压自转式雾化装置工作压力0.2MPa低0.17MPa,配套水泵功率大大降低。WGFB塔系统阻力为填料塔的1/2左右,在冷却水量、风机相同时,配套电机功率降至填料塔的60%,节能效果显著,加之消除了清洗更换填料和布水喷头的费用,运行费用大大降低。
WGFB塔由于取消了填料,塔的系统阻力降至原来的1/2,在风机相同的情况下,由风机特性曲线可知,风量增至原来的1.2倍。气水比也增至原来的1.2倍,因此冷却温差较填料塔大2℃。
3、WGFB塔喷雾雾粒均匀、无堵塞、无维修、运行稳定可靠:
WGFB塔克服了填料塔填料老化、变形脆裂和布水喷头堵塞及冲落、填料脆片堵塞管道、泵和换热器等一系列影响塔和工艺系统设备性能的现象。其寿命较填料塔延长叁年以上。
